4.1 臨時安全用電-外電線路防護

4.1.1 在建工程不得在外電架空線路正下方施工、搭設作業棚、建造生活設施或堆放構件、架具、材料及其他雜物等。
4.1.2 在建工程(含腳手架)的周邊與外電架空線路的邊線之間的最小安全操作距離應符合表4.1.2規定。


表4.1.2 在建工程(含腳手架)的周邊與架空線路的邊線之間的最小安全操作距離




    注：上、下腳手架的斜道不宜設在有外電線路的一側。
4.1.3 施工現場的機動車道與外電架空線路交叉時，架空線路的最低點與路面的最小垂直距離應符合表4.1.3規定。


表4.1.3 施工現場的機動車道與架空線路交叉時的最小垂直距離

4.1.4 起重機嚴禁越過無防護設施的外電架空線路作業。在外電架空線路附近吊裝時，起重機的任何部位或被吊物邊緣在最大偏斜時與架空線路邊線的最小安全距離應符合表4.1.4規定。

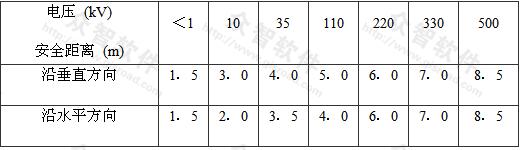

表4.1.4 起重機與架空線路邊線的最小安全距離

4.1.5 施工現場開挖溝槽邊緣與外電埋地電纜溝槽邊緣之間的距離不得小于0.5m。
4.1.6 當達不到本規范第4.1.2～4.1.4條中的規定時，必須采取絕緣隔離防護措施，并應懸掛醒目的警告標志。
    架設防護設施時，必須經有關部門批準，采用線路暫時停電或其他可靠的安全技術措施，并應有電氣工程技術人員和專職安全人員監護。
    防護設施與外電線路之間的安全距離不應小于表4.1.6所列數值。
    防護設施應堅固、穩定，且對外電線路的隔離防護應達到IP30級。


表4.1.6 防護設施與外電線路之間的最小安全距離




4.1.7 當本規范第4.1.6條規定的防護措施無法實現時，必須與有關部門協商，采取停電、遷移外電線路或改變工程位置等措施，未采取上述措施的嚴禁施工。
4.1.8 在外電架空線路附近開挖溝槽時，必須會同有關部門采取加固措施，防止外電架空線路電桿傾斜、懸倒。

條文說明

4.1 外電線路防護
4.1.1 本條是根據現行國家標準《電擊防護 裝置和設備的通用部分》GB/T 17054以及國際電工委員會標準《電擊防護 裝置和設備的通用部分》IEC 1140：1992關于電氣隔離防護原則，對施工現場施工人員可能發生直接接觸觸電的特殊隔離防護規定。
4.1.2 本條規定是按照現行國家標準《建筑物的電氣裝置 電擊防護》GB 14821.1關于直接接觸防護的原則及現行國家標準《66kV及以下架空電力線路設計規范》GB 50061和現行行業標準《電業安全工作規程》DL 409規定，結合施工現場在建工程搭設外腳手架及施工人員作業等因素，為防止人體直接或通過金屬器材間接接觸或接近外電架空線路，作出的最小安全操作距離規定。本條規定較現行行業標準《電業安全工作規程(電力線路部分)》要求偏高，一方面為了保障施工作業安全；另一方面，當不滿足規定要求時，為搭設防護設施提供空間。
4.1.3 本條是按照現行國家標準《66kV及以下架空電力線路設計規范》GB 50061，考慮到施工現場車輛運輸物料等因素而作出的防止人體直接或間接接近外電架空線路的最小安全距離規定。
4.1.4 本條是按照現行國家標準《塔式起重機安全規程》GB 5144和現行行業標準《電力建設安全工作規程(架空電力線路部分)》DL 5009.2，考慮到起重機吊裝作業被吊物擺幅等因素而作出的防止起重機(包括吊臂、吊繩)及其吊裝物接近外電架空線路和吊裝落物損傷外電架空線路的規定。
4.1.6 本條防護設施符合現行國家標準《建筑物的電氣裝置電擊防護》GB 14821.1以及等效采用的國際電工委員會標準《建筑物的電氣裝置 安全防護 電擊防護》IEC 364-4-41(1992)直接接觸防護措施中用遮欄、外護物防護和用阻擋物防護的規定。防護設施宜采用木、竹或其他絕緣材料搭設，不宜采用鋼管等金屬材料搭設。防護設施的警告標志必須晝、夜均醒目可見。防護設施與外電線路之間的最小安全距離為按照現行行業標準《電力建設安全工作規程(架空電力線路部分)》DL 5009.2關于高處作業與帶電體的最小安全距離所作的規定。防護設施堅固、穩定是指所架設的防護設施能承受施工過程中人體、工具、器材落物的意外撞擊，而保持其防護功能。IP31級的規定是指防護設施的縫隙，能防止φ2.5mm固體異物穿越。
4.1.7 本條指明達不到第4.1.6條防護要求時的進一步措施，強調在無任何措施的情況下不允許強行施工。


4.2 臨時安全用電-電氣設備防護
