電氣火災的功能講解

發布時間：2019-05-15 08:47:23 丨 文章來源：http://m.g-lizi.com/ | 作者：火災探測器清洗丨 瀏覽次數：758

電氣火災一般初起于電氣柜、電纜隧道等內部，當火蔓延到設備及電纜表面時，已形成較大火勢此時火勢往往不容易被控制，撲滅電氣火災的最好時機已經錯過了。電氣火災監控系統能在發生電氣故障、產生一定電氣火災隱患的條件下發出報警，提醒專業人士排除電氣火災隱患，實現電氣火災的早期預防，避免電氣火災的發生，因此具有很強的電氣防火預警功能。

1．電氣火災監控系統的構成、分類

電氣火災監控系統由電氣火災監控器（或電氣火災監控設備）、剩余電流式電氣火災監控探測器、測溫式電氣火災監控探測器的部分或全部設備組成。

2．電氣火災監控系統的術語定義

電氣火災監控設備

能接收來氣電氣火災監控探測器的報警信號，發出聲、光報警信號和控制信號，指示報警部位，記錄、保存并傳送報警信息的裝置。
電氣火災監控探測器

探測被保護線路中的剩余電流、溫度、故障電弧等電氣火災危險參數變化和由于電氣故障引起的煙霧變化及可能引起電氣火災的靜電、絕緣參數變化的探測器。
剩余電流式電氣火災監控探測器

檢測被保護線路中的剩余電流值變化的探測器。一般由剩余電流傳感器和信號處理單元組成。
獨立式剩余電流式電氣火災監控探測器

獨立探測被保護線路中的剩余電流值變化并發出聲、光報警信號的探測器。
非獨立式剩余電流式電氣火災監控探測器

能探測被保護線路中的剩余電流值并向電氣火災監控設備傳送相關信息的探測器。
剩余電流傳感器

測量被保護線路中的剩余電流值變化的傳感器，一般為剩余電流互感器。
測溫式電氣火災監控探測器

能探測被保護線路中的溫度參數變化的探測器。
獨立式測溫式電氣火災監控探測器

獨立探測被保護線路中的溫度參數變化并發出聲、光報警信號的探測器。
非獨立式測溫式電氣火災監控探測器

能探測被保護線路中的溫度參數變化并向電氣火災監控設備傳送信息的探測器。
測溫傳感器

測量被保護線路中的溫度參數變化的傳感器，一般由熱敏電阻或紅外測溫元件組成。
多傳感組合式電氣火災監控探測器

能夠同時監控被保護線路中的剩余電流值和溫度變化的探測器。
故障電弧

由于電氣線路或設備中絕緣老化破損、電氣連接松動、空氣潮濕、電壓電流急劇升高等原因造成空氣擊穿所導致的氣體游離放電現象。
故障電弧探測器

用于探測被保護線路電氣線路中產生故障電弧的探測器。

3．電氣火災監控系統相關的國家標準

GB50016-2014《建筑設計防火規范》
GB50116-2013《火災自動報警系統設計規范》
GB25506-2010《消防控制室通用技術要求》
GB14287.1-2014《電氣火災監控系統第1部分：電氣火災監控設備》
GB14287.2-2014《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》
GB14287.3-2014《電氣火災監控系統第3部分：測溫式電氣火災監控探測器》
GB14287.4-2014《電氣火災監控系統第4部分：故障電弧探測器》

4．國家標準對電氣火災監控系統的規定

GB50016-2014《建筑設計防火規范》
10.2.7下列建筑或場所的非消防用電負荷宜設置電氣火災監控系統：
1、建筑高度大于50m的乙丙類廠房和丙類倉庫，室外消防用水量大于30L/s的廠房（倉庫）；
2、一類高層民用建筑；
3、座位數超過1500個的電影院、劇場，座位數超過3000個的體育館，任一層建筑面積大于3000m2的商店和展覽建筑，省（市）級及以上的廣播電視、電信和財貿金融建筑，室外消防用水量大于25L/s的其他公共建筑。
4、國家級文物保護單位的重點磚木或木結構的古建筑。

GB50116-2013《火災自動報警系統設計規范》
9電氣火災監控系統（摘錄）
9.1 一般規定
9.1.1 電氣火災監控系統適用于具有電氣火災危險的場所。
9.1.2 電氣火災監控系統應由下列部分或全部設備組成：
1 電氣火災監控器；
2 剩余電流式電氣火災監控探測器；
3 測溫式電氣火災監控探測器；
9.1.3 電氣火災監控系統應根據建筑物的性質及電氣火災危險性設置，并應根據電氣線路敷設和用電設備的具體情況，確定電氣火災監控探測器的形式與安裝位置。在無消防控制室且電氣火災監控探測器設置數量不超過8 個時，可采用獨立式電氣火災監控探測器。
9.1.4 非獨立式電氣火災監控探測器不應接入火災報警控制器的探測器回路。
9.1.5 在設置消防控制室的場所，電氣火災監控器的報警信息和故障信息應在消防控制室圖形顯示裝置或起集中火災控制功能的火災報警控制器上顯示，但該類信息與火災報警信息的顯示應有區別。
9.1.6 電氣火災監控系統的設置不應影響供電系統的正常工作，不宜自動切斷供電電源。
9.1.7當線型感溫火災探測器用于電氣火災監控時，可接入電氣火災監控器。
9.2 剩余電流式電氣火災監控探測器的設置
9.2.1 剩余電流式電氣火災監控探測器應以設置在低壓配電系統首端為基本原則，宜設置在第一級配電柜（箱）的出線端。在供電線路泄漏電流大于500mA 時，宜在其下一級配電柜（箱）設置。
9.2.2 剩余電流式電氣火災監控探測器不宜設置在IT 系統的配電線路和消防配電線路中。
9.2.3 選擇剩余電流式電氣火災監控探測器時，應計及供電系統自然漏流的影響，并選擇參數合適的探測器；探測器報警值宜在300mA～500mA 范圍內。
9.2.4 具有探測線路故障電弧功能的電氣火災監控探測器，其保護線路的長度不宜大于100m。
9.3 測溫式電氣火災監控探測器的設置
9.3.1 測溫式電氣火災監控探測器應設置在電纜接頭、端子、重點發熱部件等部位。
9.3.2 保護對象為1000V 及以下的配電線路，測溫式電氣火災監控探測器應采用接觸式布
置。
9.3.3 保護對象為1000V 以上的供電線路，測溫式電氣火災監控探測器宜選擇光柵光纖測溫式或紅外測溫式電氣火災監控探測器，光柵光纖測溫式電氣火災監控探測器應直接設置在保護對象的表面。
9.4 獨立式電氣火災監控探測器的設置
9.4.1 獨立式電氣火災監控探測器的設置應符合9.2、9.3節的規定。
9.4.2 設有火災自動報警系統時，獨立式電氣火災監控探測器的報警信息和故障信息應在消防控制室圖形顯示裝置或集中火災報警控制器上顯示；但該類信息與火災報警信息的顯示應有區別。
9.4.3 未設火災自動報警系統時，獨立式電氣火災監控探測器應將報警信號傳至有人值班的場所。
9.5 電氣火災監控器的設置
9.5.1 設有消防控制室時，電氣火災監控器應設置在消防控制室內或保護區域附近；設置在保護區域附近時，應將報警信息和故障信息傳入消防控制室。
9.5.2 未設消防控制室時，電氣火災監控器應設置在有人值班的場所。
12.4.6電氣線路應設置電氣火災監控器，照明線路上應設置具有探測故障電弧功能的電氣火災監控探測器。

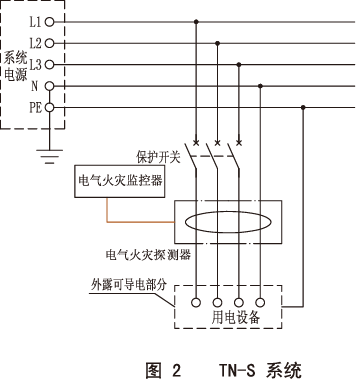

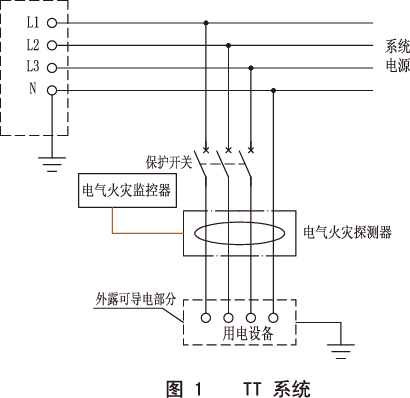

5．電氣火災監控探測器的設計

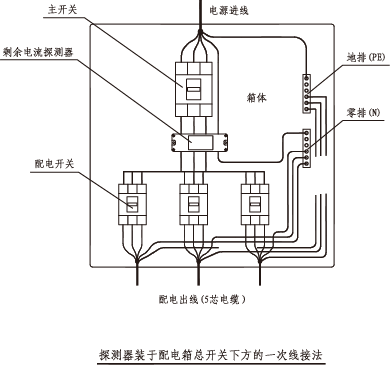

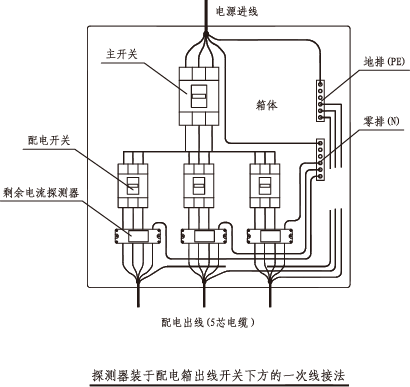

 6．電氣火災監控設備和電氣火災監控探測器的安裝

7.1系統通訊總線系統總線宜采用RVVSP 2×1.0 mm²屏蔽雙絞線，屏蔽層應采用單端接地。
7.2 系統布線應根據監控系統各層布線平面圖、設備安裝接線圖、系統圖等工程設計圖紙進行。
7.3 系統總線宜采用RVVSP 2×1.0 mm²屏蔽雙絞線，且不應敷設在強電橋架中；應采用金屬管、經阻燃處理的硬質塑料管或封閉式線槽保護方式敷設。敷設在強電井道中時應穿金屬管。
7.4 系統總線的信號中繼器、集線器、交換機等在井道中距地（樓）面不應小于1.8 m；在公共場所安裝時，宜設于吊頂上或距地（樓）面不小于2.2 m的側墻上。

8．電氣火災監控系統的調試和維護

電氣火災監控系統安裝通電后應進行全面的調試，調試開通合格后方可投入運行。監控系統投入使用后，至少每月對系統進行一次檢查；對系統各部件進行外觀檢查； 檢查探測器的實時顯示數據是否在正常范圍內； 對探測器進行自檢和常規檢查，應功能完好、動作正常；檢查監控設備的數據接收和事件記錄是否完整準確。每年至少應對監控系統進行一次全面檢查和功能測試。

附件從以下幾點進行闡述。
